Helena Strada

Tópicos que você verá nesse post

  • O que é MER e DER
  • Entidades
  • Atributos
  • Relacionamentos

Contexto

Em um projeto do desenho de uma arquitetura de uma aplicação, uma das etapas importantes é como os dados serão armazenados. O MER (Modelo Entidade Relacionamento) é utilizado para descrever os objetos do mundo real enquanto o DER (Diagrama Entidade Relacionamento) é a representação em forma gráfica do que foi descrito no MER.

Loja virtual. Exemplo de um site de produtos e categorias

Criando um exemplo

Para explicar os conceitos correlacionados sobre MER e DER, eu gosto de partir sobre a abordagem do por quê e depois começar a explicar o nome didático de cada item que compõe o desenho.

Para o exemplo aplicado, criaremos um contexto de negócio para abordar as principais caraterísticas.

Loja online / e-commerce

Vale ressaltar que as regras aqui aplicadas são apenas um contexto delimitado para apresentar sobre as entidades, atributos e relacionamentos. Em um cenário real, provavelmente outras perguntas seriam levantadas bem como regras diferentes seriam definidas. A sugestão aqui é apenas idealizar e apresentar os contextos citados acima.

Descrição

Uma loja virtual possui diferentes categorias;

Essas categorias estão contempladas como: bonés, camisetas, jaquetas;

As categorias são compostas por produtos que contém informações básicas como: nome, preço, descrição e cores disponíveis do produto.

Desenvolvendo a solução

Um dos pontos iniciais que eu gosto de identificar no desenvolvimento da solução, são as entidades. As entidades representam um item importante para o projeto de banco de dados, um objeto do mundo real. Por quê a partir desse modelo, iremos desenvolver o código / modelo físico da nossa solução.

Nesse processo de identificação do exemplo, teremos inicialmente 2 (duas) entidades: Categorias e Produtos.

Se você já tem contexto sobre o tema apresentado nesse post, você já deve ter identificado outra entidade, mas eu quero ir desenvolvendo o problema, para então ir apresentando os outros conceitos relacionados.

Entidades

As entidades no DER são representadas por retângulos e devem ser únicos dentro de uma esquema de banco de dados.

Categorias e Produtos Identificando as entidades de Categorias e Produtos.

Mas as entidades podem possuir uma relação entre si. Isso significa que na prática quando cadastrarmos um produto, ele estará vinculado a uma categoria. Normalmente essas relações são descritas por verbos. E essa associação é definida como relacionamento.

Cadastrando um produto Exemplo de um cadastro de um produto.

Pensar em modelos, tabelas do excel ou até mesmo uma interface desenhada na mão, como um esboço me ajuda a visualizar os domínios e funcionalidades. Não significa que é necessário, mas me ajuda a tangebilizar a ideia. É como um esboço.

Sendo assim, temos um relacionamento:

Categorias e Produtos Relacionamento entre as entidades de Categorias e Produtos.

Relacionamentos

Os relacionamentos podem ser classificados em três tipos:

  • 1:1 (um para um): onde uma entidade A se associa exclusivamente a uma ocorrência de uma entidade B. Então uma pessoa teria apenas um número de CNH associada a ela.

Relacionamento um para um

  • 1:N (um para muitos): onde uma entidade A pode se associar a muitas ocorrências de uma entidade B, porém B se relaciona a apenas uma ocorrência. Por exemplo, uma pessoa por ter mais de um e-mail associado a ela, porém, um e-mail pertence somente a uma pessoa.

Relacionamento um para muitos

  • N:N (muitos para muitos): onde uma entidade A pode se associar a várias ocorrências de uma entidade B e a entidade B pode se associar a várias ocorrências de uma entidade A. Por exemplo, os alunos podem participar de várias aulas durante o curso, e essas aulas são compostas por vários alunos.

Relacionamento muitos para muitos

Solução

No nosso caso, uma categoria pode possuir vários produtos associados a ele, porém, um produto está relacionado a apenas uma categoria.

Categorias e Produtos Relacionamento entre as entidades de Categorias e Produtos.

Atributos

Enquanto temos as entidades que serão nossas tabelas no banco de dados e os relacionamentos que determinam as possíveis relações entre elas, precisamos preencher quais serão os campos que nossas tabelas irão possuir. Por exemplo: a categoria possui um nome. Os produtos possuem nome, preço, descrição e a categorias.

Atributos de Categorias e Produtos Atributos das entidades de Categorias e Produtos.

E as cores disponíveis dos produtos?

Você deve ter percebido que nós adicionamos as categorias e os protudos. Na prática, simulando em uma planilha apenas para desenhar e ajudar na validação, o resultado até então estaria algo como:

Tabelas de Categorias e Produtos Tabelas criadas de Categorias e Produtos.

Um spoiler: no relacionamento 1:N ou N:1, a tabela com N carregará o id da outra tabela da chave de referência.

Dúvida

E as cores, onde seriam adicionadas?

Cores Adicionando as cores disponíveis para cada produto.

Caso adicionássemos mais uma coluna para as cores, seria muito difícil atualizar / procurar por um registro.

Não teríamos nenhum tipo de integridade dos registros, filtrar por essas informações seria quase impossível e imagina que precisássemos atualizar todos os registros que contenham uma determinada cor ou até mesmo excluir uma cor que não esteja mais disponível. São muitos problemas para contornar e pensar.

Sendo assim, como então criaríamos uma base unificada das cores disponíveis?

Podemos extrair as cores disponíveis para uma tabela.

Tabela de Cores Adicionando a tabela de cores.

E o relacionamento N:N nos permite ter um registro da tabela A associado a um ou vários registros da tabela B, assim como os registros da tabela B associados a muitos registros da tabela A. Perceba o quanto facilita nosso processo de atualização, filtro, buscas, inserção dos dados.

Tabela de Cores Adicionando a tabela de cores.

Resultado

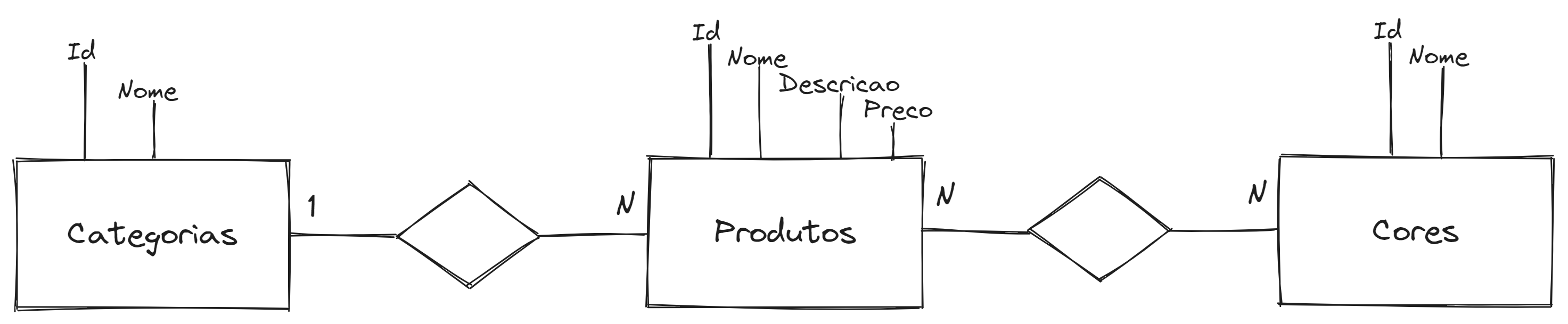

Modelo conceitual criado Modelo conceitual criado.
